إن ماكينة التجفيف بالتبخير الفجائي هي آلة تجفيف جديدة وعالية الكفاءة، وهذه الآلة مصممة لاستبدال التجفيف القديم العالي الاستهلاك والمنخفض الكفاءة. نستخدم المزايا من التجفيف العادي مثل التجفيف بالتدفق الهوائي. وفي مرحلة التصميم، لقد حققنا ماكينة التجفيف بالتبخير الفجائي التي تكون أكثر تقدما.

مبدأ التشغيل
يدخل الهواء الساخن في حجرة التجفيف، التكسير والخلط من أسفل ماكينة التجفيف بالتبخير الفجائي بسرعة. إنه يحقق التأثيرات القوية من التدوير، التعويم، النفخ والقص للمواد. لذا الآلة تحبب المواد الخام عن طريق الطرد المركزي، القص، التصادم وتأثير الاحتكاك. إنه يعزز عملية تبادل الحرارة. في أسفل ماكينة التجفيف بالتبخير الفجائي، الحبيبات الكبيرة والرطبة مكسورة تحت عمل وحدة خلط. ثم الحبيبات الصغيرة مع الرطوبة المنخفضة هي مرفوعة بالتدفق الهوائي الدوراني، ثم تم انتهاء من التجفيف. هذه العملية من المرحلتين تحقق قدرة التجفيف الكبيرة والسريعة.

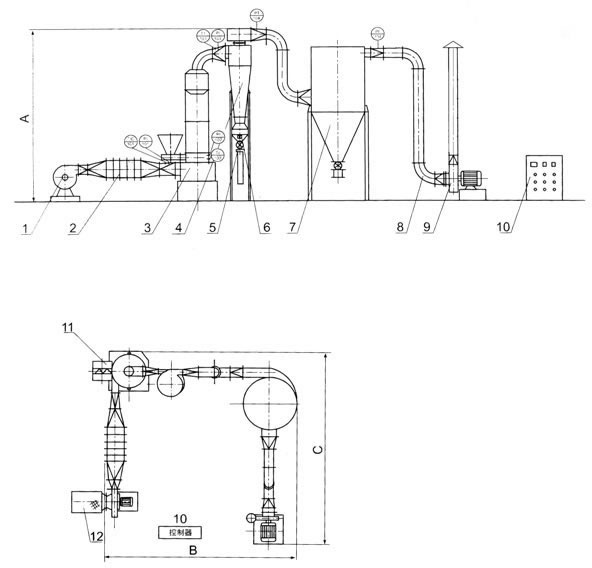

مخطط التكوين

النوع	(A) ارتفاع (mm)	(B) طول (mm)	(C ) عرض (mm)
XSG4	4600	5500	5000
XSG6	5500	6550	6000
XSG8	6000	7100	5600
XSG10	6500	8200	6700
XSG12	7000	8900	7000
XSG14	7800	10500	8500
XSG16	8500	14500	11000

المواصفات التقنية

الموديل	القطر الداخلي للآلة الرئيسية (mm)	كمية معالجة الهواء(m³/h)	قدرة التبخر (Kg/h)	الطاقة (kW)	الارتفاع الأقصى (m)	مساحة الغطاء (m²)
XSG4	400	1600-2500	40-60	25	4.6	19
XSG6	600	4000-5500	80-120	37	5.5	26
XSG8	800	6000-7500	150-240	48	6.0	34
XSG10	1000	10000-12000	250-400	75	6.5	45
XSG12	1200	15500-18000	450-610	85	7.5	58
XSG14	1400	20000-24000	650-750	98	8.0	76
XSG16	1600	25000-30000	800-1000	135	8.5	110

الملاحظة
1. كمية التبخر من الرطوبة هي محسوبة تحت درجة الحرارة الداخل بـ 200℃ ودرجة الحرارة الخارج بـ 80℃.
2. الموديلات المخصصة لماكينة التجفيف بالتبخير الفجائي متوفرة أيضا.
3. المساحة المنشغل ستكون مختلفة وفقا للبيئة المختلفة.

العينات المجففة

النوع		اسم المواد الخام	محتوى المياه الابتدائية (%)	محتوى المياه النهائية (%)
الشريحة غير العضوية	Harlsalz	Barium stearate	40	0.5
		Zinc stearate	40	0.5
		Aluminum stearate	45	2.0
		Calcium stearate	40	2.5
		Magnesium stearate	45	5.0
	كربونات	Manganese carbonate	20	1.0
		Cerium carbonate	31	17 ( يشمل المياه البلورية)
		Zinc carbonate	80	0.5
		Calcium carbonate	30	0.2
	أكسيد	Zirconia	80	1.0
		Iron oxide red	60	1.0
		Zinc oxide	60	1.0
	كلورات	Aluminum hydroxide	55	1.0
	كلورات	Cuprous chloride	45	1.0
	كبريتات	Sodium isocyanurate dioxide	25	1.0
		Calcium sulfate	35	3.0
		Sodium pyrosulfite	20	0.2
	آخر	Silica	85	0.5
		Lead sulfate	25	0.5
		Sodium metasilicate	47.5	42.4
المواد الخام الكيميائية العضوية		Fentin acetate	25	1.0
		Acetoacetyl aniline	15	0.2
		High test bleaching powder	35-40	3
المواد الكيميائية الزراعية		Padan	20	1.0
		Monosultap	20	1.0
		ABamectin	80	15
		Pyridaben	25	0.5
		Paclobutrazol	26	1.0
		Methomyl	15	2.0
		Quizalofop-p-ethyl	58	1.0
		Mancozeb	30	1.0
		Tricyclazole	28	1.0
		Atrazine	40	1.0
الصباغ		Fast blue	35	0.5
		Reactive yellow	60	3.0
		Sulphur bordeaux	60	3.0
		Basic yellow	40	0.3
		Dilblack	45	1.0
		Sulphur blue	60	3.0
		Lead chrome yellow	40	0.1
الحفاز		Disproportionated catalyst	50	1.0
		Molecular sieve type	24	2.0
		Rubber accelerator	20-30	0.3
الأدوية		Guanosine	40	1.0
		ucleotide,Vita yeast powder	40	6
		Mohensin	30	3.0

الميزات
1. يوجد كثيرمن الأنواع من معدات التغذية للاختيار للتغذية المستمرة أو الثابتة.
2. في أسفل ماكينة التجفيف بالتبخير الفجائي، المواد الخام لا تتصل بسطح الحرارة مباشرا، مما يتجنب من تغيير اللون أو الكربن.
3. لها آلة الضغط الهوائي وجهاز تبريد المحور، لضمان عمر الخدمة الطويل للآلة.
4. المعدات الخاصة مجهزة لتعزيز كمية الهواء الساخن.

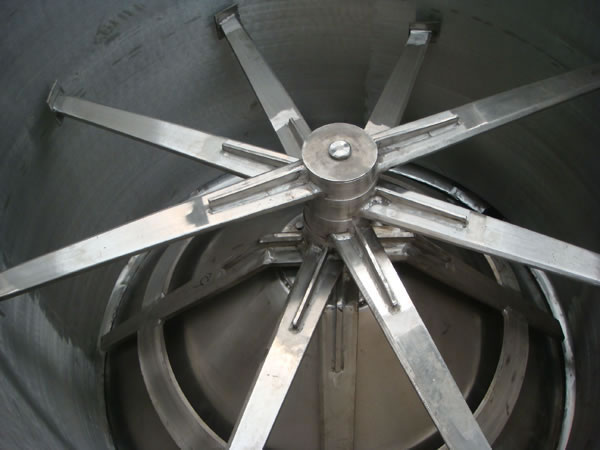

5. توجد القطع الدورانية التدفق داخل حجرة التجفيف لماكينة التجفيف بالتبخير الفجائي. إنها مستخدمة لتحكم في الرطوبة والتحبيب للمواد الخام.
6. الكفاءة العالية محققة بفضل سرعة الدوران داخل حجرة التجفيف.

خارطة الانسياب للإنتاج

1. المروحة
2. مبرد البخار
3. الآلة الرئيسية
4. جهاز فصل الهواء
5. صمام التفريغ
6. المطرقة الهوائية

7. نافض الغبار بالكيس
8. نظام الأنبوب
9. المروحة
10. خزانة التحكم
11. جهاز التغذية
12. فلتر الهواء
