Secador rotativo industrial com pá

Secador rotativo industrial com pá

Descrição
O nosso secador rotativo industrial com pá é perfeito para aquecimento, arrefecimento, secagem e esterilização de materiais para uma variedade de aplicações em diferentes indústrias. A máquina é o equipamento de secagem tipo condução de calor com um mecanismo de agitação horizontal que pode realizar a operação contínua para maximizar a produção. O secador com pá é nomeado pela sua pá de agitação que se assemelha a pá de um barco.

A máquina de secagem faz uso de condução de calor indireta para máxima eficiência uma vez que o sistema minimiza o fluxo de ar para reduzir a perda de calor. O secador de pá oca é comumente usado para agitar e secar a calor os materiais na indústria petroquímica, metalúrgica, alimentar e de produtos farmacêuticos. É ideal para a secagem de pós, grânulos, bolo de filtro e outros tipos de polpas abrasivas.

Este secador industrial foi desenvolvido depois de anos de pesquisa e análise de tecnologias avançadas nacionais e estrangeiras. Graças a estes desenvolvimentos agora temos o equipamento para secar, arrefecer, aquecer, esterilizar e executar processos de calcinação de baixa temperatura para uma variedade de diferentes usos. O design altamente eficiente da pá de agitação do secador industrial possui uma função de transferência de calor que desempenha um papel no processo de secagem e serve como um dispositivo de auto-limpeza.

Princípio de funcionamento

Secador rotativo industrial com pá
Os componentes de transferência de calor do secador de pá oca incluem a pá em si, cabo de agitação e a superfície da parede do equipamento de secagem. A estrutura do secador é compacto, mas o volume da área de secagem é maximizada dado ao espaço disponível.

O secador de agitação começa a operação depois que o material é alimentado na câmara de secagem e começa a aquecer e agitar a carga. O mecanismo de agitação é especialmente designado para aquecer uniformemente todos os conteúdos e quebrar qualquer aglomerados e grandes peças que podem formar. O tempo de secagem depende do teor de humidade do material a ser secado assim como as propriedades específicas dos materiais, de modo que o processo pode demorar alguns minutos a várias horas. A velocidade de alimentação, a velocidade e temperatura do eixo de alimentação, podem ser todas ajustadas para para completar o processo de secagem desejado. Quando a operação terminar, o secador rotativo industrial de pá oca emprega um dispositivo de descarga do pistão acionado para rápida e eficientemente esvaziar a câmara de secagem.

Características
1. Consumo mínimo de calor: Devido ao aquecimento indireto no interior da câmara e a camada interna de isolamento térmicos dentro da parede exterior do secador, o calor que é gerado para secar os materiais é mantido dentro do sistema. A quantidade do calor gerado para evaporar 1kg de água é significativamente menos do que o que é requerido num cenário de ar aberto.
2. Eficiência de operação: A unidade de secagem é altamente eficaz com uso mínimo de energia e todo o dispositivo é construído com uma estrutura compacta em comparação com os secadores industriais semelhantes, economizando espaço significativo dentro de uma instalação.
3. Ampla capacidade de aplicação: O secador de pá oca é adequado para trabalhar com materiais sensíveis ao calor. Os meios típicos incluem, vapor, óleos e água quente/fria. A máquina é construída para operação contínua em uma série de diferentes indústrias.
4. Baixo nível de emissões: Quando o secador está em operação, a câmara é vedada para manter toda a poeira ou vapores de vazamento. Algumas misturas evaporadas exigem recolha de emissões que é possível com uma circulação fechada no sistema.
5. Baixo custo de operação: O secador requer apenas um operador para completar o processo de secagem. O design eficiente torna a manutenção simples e pouco frequente.
6. Operação estável: O material é eficazmente misturado e secado, devido ao design simples da lâmina e as superfícies de transferência de calor. A máquina mantém uma temperatura padrão, humidade e efeito de mistura para maximizar a estabilidade.

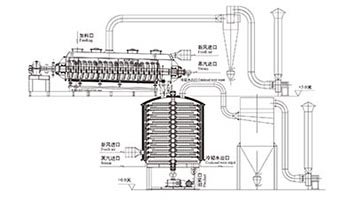

Esboço do fluxograma

 Secador industrial de lâmina oca, modelo KJG, e Secador de placa contínua PLG
Secador industrial de lâmina oca, modelo KJG, e Secador de placa contínua PLG

Estrutura do equipamento

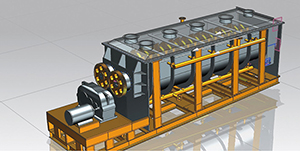

Nós vamos usar o tipo de eixo duplo do secador pá oca para explicar a estrutura da máquina (secadores de pá incluem design de um eixo, dois eixos e quatro eixos). O secador tem um invólucro em forma de W com uma camisa, tampa superior e dois eixos ocos com pás. Cada extremidade tem uma tampa assim como junta giratória, tubo de metal flexível e um mecanismo de transmissão de corrente / engrenagem.

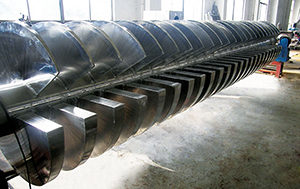

A parte mais importante do secador de pá é o seu próprio pá. O design de pá é um hemiciclo oco em forma de cunha que permite que os materiais entrem nas suas ranhuras ocas enquanto o eixo gira. Dentro da pá há um dos componentes de transferência de calor. As duas principais superfícies de transferência de calor da pá são inclinadas de modo que quando o material entra em contacto com a superfície, os grânulos vão escorregar da pá

Indústrias e materiais aplicáveis
Indústria petroquímica:
pó de poliolefinas, resina de policarbonato, polietileno de baixa e de alta densidade, polietileno de baixa densidade linear, partículas de poliacetal, nylon 6, nylon 66, nylon 12, acetato de celulose, sulfureto de polifenileno, resinas com base de propileno, plásticos de engenharia, cloreto de polivinilo, álcool de polivinilo, poliestireno, polipropileno, poliéster, polioximetileno, estireno - copolímero de acrilonitrilo, etileno - copolímero propileno.

Indústria de proteção ambiental:
lamas de fibra de papel, lamas de depuração, sedimentos de couro, lama municipal, lamas de tingimento, lamas PTA, lodo de esgoto de galvanoplastia, cinzas de caldeiras, resíduos farmacêuticos, resíduos da indústria do açúcar, resíduos de glutamato monossódico (MSG), cinzas de carvão.

Indústria de géneros alimentícios:
resíduo de molho de soja, alimento à base de osso, grãos de destilaria, resíduos de alimentos, polpa de maçã, casca de laranja, farelo de soja, alimentos para animais, osso de frango, farinha de peixe, aditivos para alimentos, bio-lamas.

Indústria alimentar:
o amido, cacau, milho, sal, amido modificado, produtos farmacêuticos. Indústria química: carbonato de sódio, adubos NPK, caulim, bentonita, carbono preto, carbono branco, fosfogesso, óxido de sódio, nitrato de cálcio, carbonato de magnésio, cianeto de sódio, hidróxido de alumínio, sulfato de bário, sulfato de cálcio, carbonato de cálcio, corantes, peneiras moleculares, saponina.

Funções
O secador industrial de pá oca é uma peça de maquinaria extremamente versátil. Ele é muitas vezes aplicado em indústria de alimentos, química, petroquímica, farmacêutica e fins de gestão de resíduos. A capacidade de transferência de calor, arrefecimento e de agitação, permite que o dispositivo executa baixa temperatura de calcinação para certos minérios, secagem (recuperação de solvente), aquecimento (de fusão) assim como a esterilização para uma ampla gama de materiais. A pá de agitação usa uma função de agitação especial de compressão e expansão para garantir que os materiais sejam misturados uniformemente em cada vez.

Usando o óleo térmico como meio de aquecimento, o secador industrial pode concluir operações de calcinação a baixa temperatura. Por exemplo, o sulfato de cálcio dihidratado (CaSO4•2H2O) é calcinado para sulfato de cálcio hemihidratado (CaSO4•1/2H2O) e bicarbonato de sódio (NaHCO3) é calcinado a Carbonato de Sódio (Na2CO3).

Usando meios tais como água e salmoura de refrigeração, a máquina também pode ser utilizada para fins de refrigeração. O dispositivo geralmente é instalado para o resfriamento em fábricas de carbonato de sódio em vez de refrigeração de ar reciclado porque é muito mais eficaz e eficiente em termos energéticos. Ele também pode ser usado para o arrefecimento de dióxido de titânio, pó de ferro-níquel e de outros tipos de pó e materiais granulares. Material pode ser arrefecido de 1000 ℃ a menos de 40 ℃.

Outra função principal da máquina é a realização de operações de recuperação de solventes. O consumo de energia é mínimo e o controlo de ambiente é excelente, tornando-o adequado apropriado para materiais que necessitam de reciclar os solventes que são inflamáveis, sejam facilmente oxidados e outros materiais termicamente sensíveis. Estas características tornam o secador de pá perfeito para indústria química, petroquímica e alimentar.

As funções de aquecimento e de fusão do secador de pá são excecionais para uso em fertilizantes compostos e produção de amido modificado. O grande volume da câmara de secagem, juntamente com a sua excelente capacidade de aquecimento, permite que a máquina efetivamente aquece e esteriliza materiais sem causar danos.

  • Lâmina tipo disco
  • Lâmina semi circular

Parâmetros técnicos:
Espaço Área de trasferência de calor ( m2 ) Número de eixos Potência do motor ( kw ) Velocidade do eixo ( r/min ) Dimensões ( mm )
Comprimento Largura Altura
KJG-4 4 2 3~3.5 1.5~15 3300 800 800
KJG-6 6 2 4~7.5 1.5~15 3500 900 1200
KJG-8 8 2 5.5~11 1.5~15 3900 900 1200
KJG-10 10 2 7.5~11 1.5~15 4000 1250 1450
KJG-15 15 2 7.5~11 1.5~15 5200 1400 1720
KJG-20 20 2 11~15 0.5~10 5500 1700 1800
KJG-25 25 2 15~22 0.5~10 6000 1700 1900
KJG-30 30 2 15~30 0.5~10 6000 2000 2000
KJG-40 40 2 22~35 0.5~10 6500 2000 2000
KJG-60 60 2 35~55 0.5~10 8150 2150 2400
KJG-70 70 2 35~75 0.5~10 8400 2500 2600
KJG-80 80 2 35~75 0.5~10 9000 2500 2500
KJG-100 100 2 55~75 0.5~10 9300 3000 2700
KJG-120 120 4 70~110 0.5~10 8150 4000 2400
KJG-160 160 4 70~150 0.5~10 9000 4500 2500
KJG-200 200 4 110~150 0.5~10 9300 5500 2700
KJG-240 240 4 140~220 0.5~10 9300 5850 2700
KJG-250 250 6 150~225 0.5~10 9000 6500 2700
KJG-300 300 6 165~225 0.5~10 9300 8000 2700
Observação : Modelo abaixo de 120m, duplo eixo, além de 120m, 4 eixos
