Secador de tambor rotativo

Secador de tambor rotativo

Breve introdução:
O secador de tambor rotativo HZG é um equipamento de secagem de grau profissional com ampla capacidade e operação contínua. A estrutura da máquina é constituída por um sistema de aquecimento, dispositivo de alimentação, tambor rotativo, unidade, colector de pó e uma unidade de descarga de condução.

O design grande e eficaz do secador industrial faz com que a unidade seja extremamente adaptável para várias aplicações. A máquina pode remover a humidade do conteúdo com resultados incríveis, deixando o produto final com menos do que 1% de humidade, após um ciclo de secagem.

Aplicações:
O secador rotativo é utilizado para a secagem de material de pó, grânulos e outros e outras misturas especiais para indústria química, metalúrgica e de construção. Por exemplo, na indústria química, a unidade de secagem é usada para secar o sulfureto de amónio, sulfureto de alcalino, nitrato de amónio, ureia, etano diácido, dicromato de potássio, PVC, o dióxido de manganês, carbonato de cálcio, fosfato nítrico, fertilizantes de fosfato de cálcio-magnésio, fosfato de rocha, superfosfato simples, superfosfato concentrado, sesquicarbonato de sódio, polisfofato de sódio III, etc.

Princípio de funcionamento:
A operação do secador rotativo é bastante simples. O material húmido é alimentada em um dos lados do dispositivo de secagem e é agitado pelas placas que trabalham com pá dentro do cilindro. Isto espalha o material uniformemente através da área de secagem e o expõe ao fluxo paralelo de ar quente (ou contra fluxo). A transferência de calor é acelerada por esta mistura e permite que a humidade no interior da mistura se evapore rapidamente. Durante todo o processo de secagem, as placas com pá continuam a agitar o material para que sejam uniformemente expostos ao fluxo de ar quente. No final do processo, todo o material é movido pelas placas de pá para um lado do secador onde o descarregador em forma de estrela libera o produto seco acabado.

Características:
1. Apropriado para a secagem de materiais termicamente sensíveis que requerem baixa temperatura de secagem .
2. A capacidade do secador rotativo é grande o suficiente para praticamente qualquer aplicação de secagem e operação é simples.
3. Baixo consumo de energia.
4. Excelente adaptabilidade para diferentes materiais com diferentes exigências.
5. A uniformidade dos produtos acabados é notável.

Oficina de secagem de fluorita da Henan Zhongse Dongfang Co., Ltd
Oficina de secagem de fluorita da Henan Zhongse Dongfang Co., Ltd

Amostras secas:
Tipo Aqueça diretamente, paralelo Aqueça diretamente, paralelo Aqueça diretamente, paralelo Aqueça diretamente, paralelo Composto térmico Composto térmico
Material Minério Agente espumante HP Escória de alto forno Oryzalin Fosfato térmico Carvão
Capacidade de entrada (kg/h) 1000 466 15000 20000 12000 5000
Humidade inicial (%) 30 13 6 1.5 5 6.5
Humidade final (%) 15 0.3 1 0.1 0.1 0.1
Tamanho médio de partícula (mm) 6.5 0.05 4.7 0.5-1.7 0.5 5
Densidade bruta (kg/m3) 770 800 1890 1100 5500 750
Ar quente (kg/h) 39000 5400 10750 9800 6500 16000
Temperatura de entrada de ar ( ℃ ) 600 165 500 180 650 570
Temperatura de saída de ar ( ℃ ) 42 100 70 80 75
Tipo de aquecimento Gás de carvão Vapor e aquecedor de vapor Petróleo pesado Combustível de carvão para forno de ar quente Petróleo pesado Petróleo pesado
Coeficiente de carregamento 6.3 7 7.5 7.8 18
Velocidade giratória (rpm) 4 4 3.5 3 4 2
Inclinação 0.04 0.005 0.03 0.05 0.05 0.043
Quantidade de placas de pá 12 24 12 22 16 lado de fora do tambor externo : 8 no interior do tambor externo: 16 12 Lado de fora do tambor externo: 6 no interior do tambor externo:: 12
Diâmetro de secagem (m) 2.0 1.5 2 2.3 Tambor externo: 2 Tambor interno: 0.84 Tambor externo: 2.4 Tambor interno: 0.94
Comprimento de secagem (m) 20 12 17 15 10 16
Potência de acionamento (kw) 22 7.5 15 11 11 15

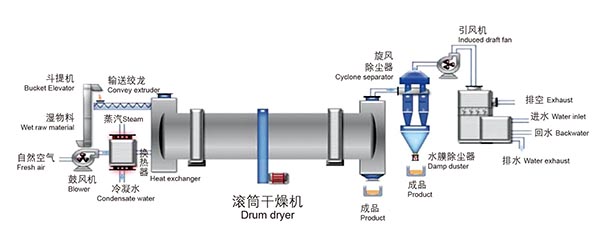

Transportador de calor:
Ar aquecido, fumos e mais.
Transportador de calor

Parâmetros:

Tipo Tambor rotativo Inclinação % Velocidade de rotação (r/min) Potência do motor kw Peso (T)
Diâmetro (m) Comprimento(m)
HZG1.0-6 1.0 6 2-5 2-7 5.5 7
HZG1.0-8 1.0 8 2-5 2-7 5.5 8
HZG1.0-10 1.0 10 2-5 2-7 5.5 9
HZG1.2-8 1.2 8 2-5 2-7 7.5 10
HZG1.2-10 1.2 10 2-5 2-7 7.5 11
HZG1.2-12 1.2 12 2-5 2-7 11 12
HZG1.5-10 1.5 10 2-5 2-5 11 16
HZG1.5-14 1.5 14 2-5 2-5 15 18
HZG1.8-12 1.5 12 2-5 2-5 18.5 20
HZG1.8-14 1.8 14 2-5 2-5 18.5 21
HZG2-20 2 20 2-5 2-3 22 30
HZG2.2-18 2.2 18 2-5 2-3 30 34
HZG2.2-20 2.2 20 2-5 2-3 30 36
HZG2.4-18 2.4 18 2-5 2-3 30 42
HZG2.4-22 2.4 22 2-5 2-3 37 46
HZG2.8-18 2.8 18 2-3 1-3 40 75
HZG3-20 3 20 2-3 1-3 55 82
HZG3-25 3 25 2-3 1-3 55 115
HZG3.2-20 3.2 20 2-3 1-3 75 95
HZG3.5-20 3.5 20 2-3 1-3 75 109
HZG3.5-25 3.5 25 2-3 1-3 75 135
HZG3.5-30 3.5 30 2-3 1-3 110 164
