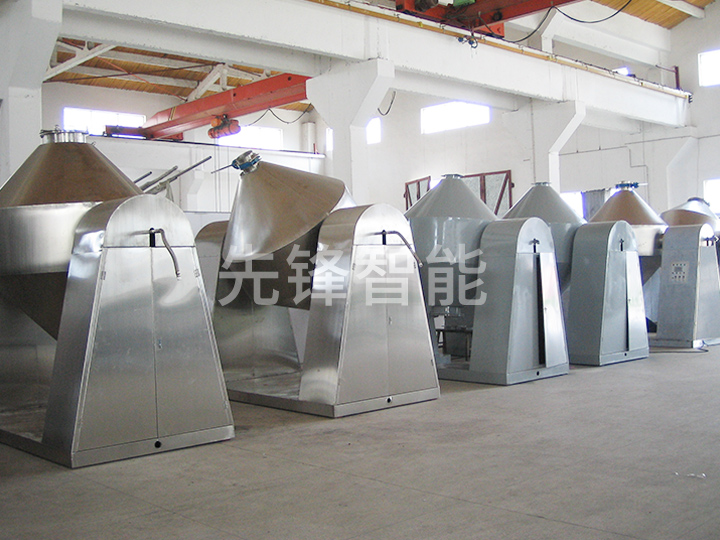

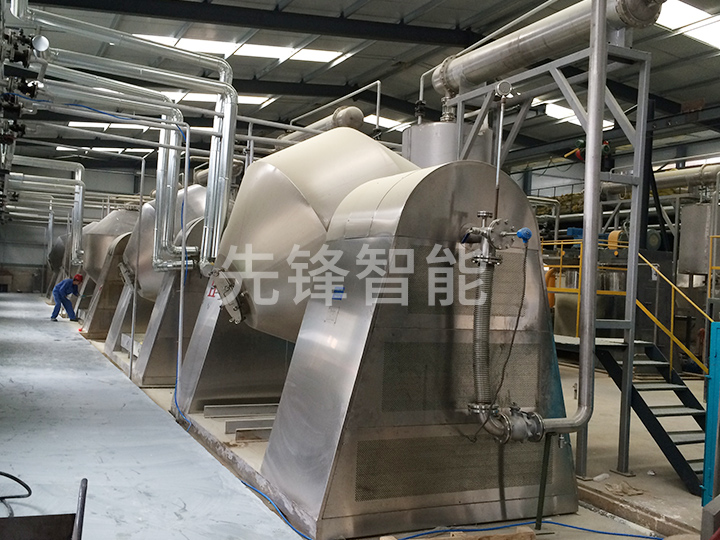

交联绝缘材料专用摇罐

关键词:交联绝缘材料专用摇罐,交联绝缘材料,摇罐
产品概述:该摇罐罐体中间为圆柱形,两端为圆锥形,圆锥顶部设进料口(兼作人孔)、出料口(兼作加药孔)、罐体内、外共分三层,中间夹套加热介质是循环热水,保温层为中碱超细玻璃棉,耗能极少;内层投放物料,在真空条件下进行旋转预先加温干燥,物料边翻动边通过器壁及导流板获取…
在线咨询
产品详情 图片集锦 视频集锦

设备概述
  本摇罐专门为交联绝缘料设计制作。
  该摇罐罐体中间为圆柱形,两端为圆锥形,圆锥顶部设进料口(兼作人孔)、出料口(兼作加药孔)、罐体内、外共分三层,中间夹套加热介质是循环热水,保温层为中碱超细玻璃棉,耗能极少;内层投放物料,在真空条件下进行旋转预先加温干燥,物料边翻动边通过器壁及导流板获取热量,加速加温及干燥,且混合均匀,这样避免了热敏性物料在干燥时表面返黄的现象,并大大缩短了物料加热干燥时间。添加剂加入后再通过加压,使添加剂能快速均匀的渗透到物料中。而后再微负压状态下,将物料表面熔融后的添加剂进行干燥固化。整个操作过程均可带记录仪控制,以便对每批物料的产品质量可控可追溯。



设备特点
1、在锥体两端焊有抄板,提高混合及加热烘干效率。
2、筒体两端均首先采用了旋转接头进行密封,改变了以往填料密封容易磨损而漏真空、漏水的现象。
3、可升降传动电机的安装高度,由于本设备设计了电机活动支架,能够确保在链条长时间运行后有变形、松动的情况下,通过调整电机活动支架来调节链条的合理涨紧度,避免链条松动时,罐体运动时有滑动现象、对轴有较大扭力易损坏设备的现象发生。
4、设备可选用变频调速的方式,使设备启动平稳,电机电流不过大,延长设备寿命。人孔盖与桶体密封为耐温耐压的氟橡胶材料,出料口为真空蝶阀,不仅可以确保罐内真空度,而且可以调节出料时的流量。
5、该设备筒体两端轴座端面经过数控加工中心加工,筒体轴同心度小于10丝。真空罩经我公司精心设计可与筒体同步旋转,保证^,并且拆装方便。
6、整个操作过程均带记录仪控制, 采用SD卡记录仪,记录数据为:时间(开关机、正负压、温度、正反转、间隔及动作,真空泵开关时间),按开关机顺序设置联锁,并设置声光报警(时间为准);以便对每批物料的产品质量可控可追溯。

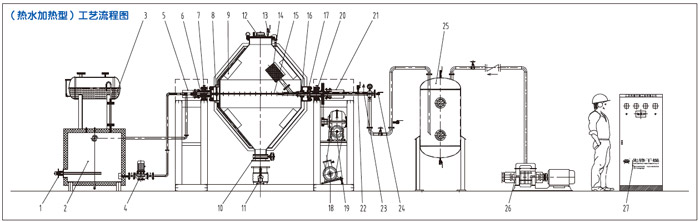

工艺流程图

1-电加热管
2-密闭电加热水箱
(现场环境不允许有水汽,故水箱制作采用密闭式)
3-高位槽(冷凝水箱中冒出的蒸汽)
4-热水循环水泵
5-进回水端旋转接头
6-进回水端轴
7-进回水端轴承
8-进回水四氟密封套
9-导热抄板
(提高小料与母料的混合效率,及热传
导效率)
10-气动出料蝶阀
11-气动出料气缸
(实现自动出料,减少工人操作强度)
12-快装真空上料口
(负压上料,减少劳动强度)
13-放空球阀
14-带防尘罩式抽真空罩
(化学交联时防止助剂糊住布袋)
15-喷液管
(硅烷交联时在线喷液,均匀的将液体喷晒在母料中)
16-抽真空处四氟密封套
17-调心球轴承
18-传动电机
19-涡轮蜗杆减速机
20-抽真空端轴承
21-抽真空端旋转接头
22-放空球阀
23-安全阀
24-料液调节阀
25-缓冲罐
26-真空泵
27-智能控制柜

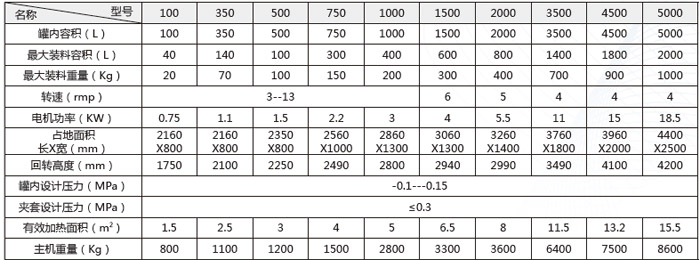

技术参数

  • 交联绝缘材料专用摇罐
  • 交联绝缘材料专用摇罐
